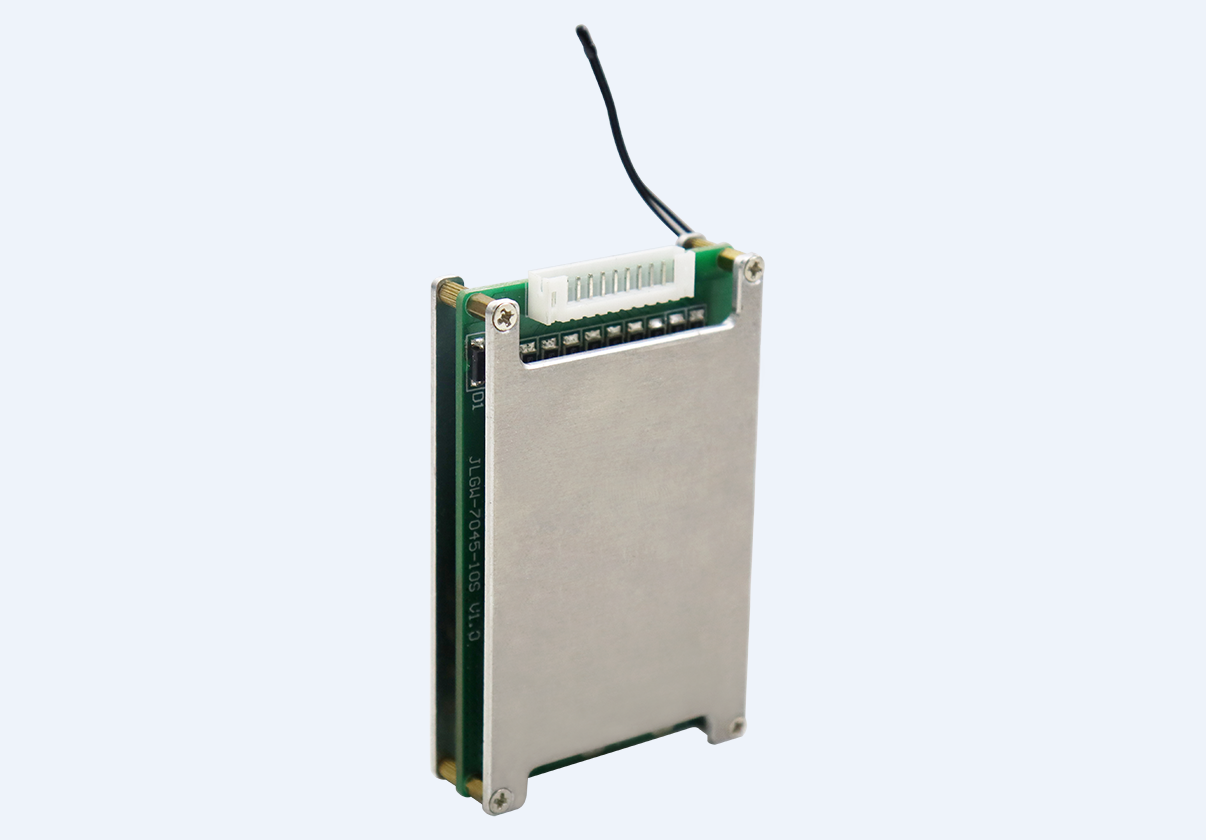

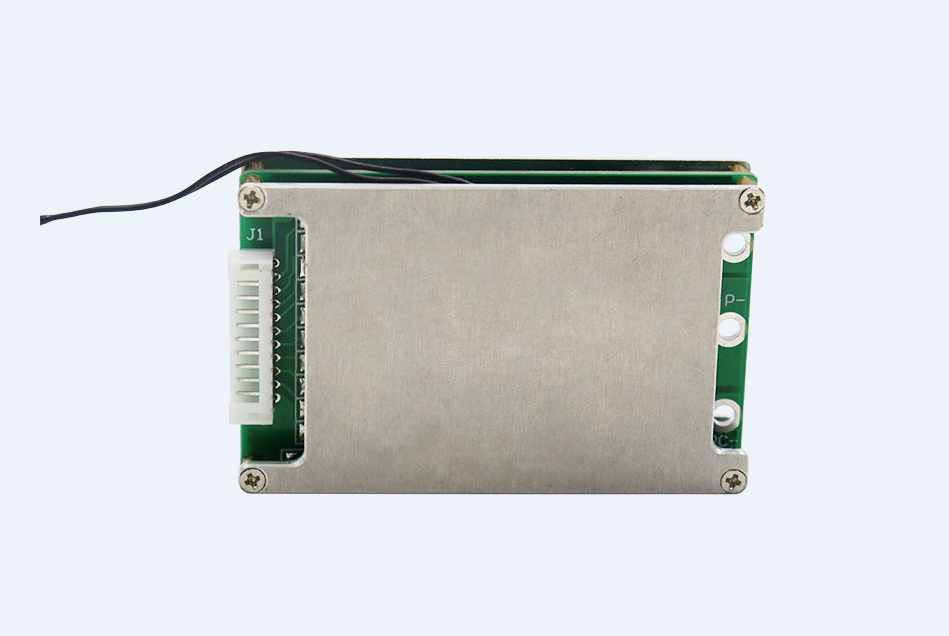

GW-7542-3S-8S-25A 支持串數: 3串~8串 電池類型: 磷酸鐵鋰、三元鋰 支持電流: 5A~25A 是否均衡: 是 尺寸: 75*42mm  |
一、產品特點：
1. FR4，無鉛PCB板
2. 提供電池保護功能：過充保護，過放保護，過電流保護，短路保護， 電芯均衡等功能
3. 充放電同口、分口皆可
4. PCB采用鍍金工藝，優良的腐蝕/耐磨性，厚金工藝可過48小時鹽霧測試；
5. 可提供定制服務
二、產品規格
項目 Project | 符號 Symbol | 詳細內容 The detailed content | 鐵鋰標準 LFP Standard | 標準 Standard |
過充保護 Overcharge protection | VDET1 | 單節過充電檢測電壓 Single overcharge detection voltage | 3.65V±0.025V | 4.25V±0.03V |
tVDET1 | 過充電檢測延遲時間 Overcharge detection delay time | 1.5s（MAX） | 1.5s（MAX） | |
VREL1 | 單節過充電解除電壓 Single overcharge release voltage | 3.45V±0.05V | 4.15V±0.03V | |
電量平衡 Cell balance | VBU | 電量平衡檢測電壓 Cell-balance detection voltage | 3.60V±0.025V | 3.6V±0.03V |
VBL | 電量平衡解除電壓 Cell-balance release voltage | 3.60V±0.025V | 3.59V±0.04V | |
IB | 電量平衡電流 Balance current | 70mA±10mA | 80mA±20mA | |
過放保護 Over-discharge protection | VDET2 | 單節過放電檢測電壓 Single over-discharge detection voltage | 2.50V±0.10V | 2.70V±0.1V |
tVDET2 | 過放電檢測延遲時間 Overdischarge detection delay time | 1.5s（MAX） | 1.5s（MAX） | |
VREL2 | 單節過放電解除電壓 Single overdischarge release voltage | 3.00V±0.1V | 3.0V±0.1V | |
過流保護 Over current protection | IDP1 | 一級過電流保護電流 Level 1 overcurrent protection current | 60A±10A | 60A±10A |
tVDET1 | 檢測延遲時間 Detection delay time | 1.0s（MAX） | 1.0s（MAX） | |
IDP2 | 二級過電流保護電流 Level 2 overcurrent protection current | / | / | |
tVDET2
| 檢測延遲時間 Detection delay time | / | / | |
短路保護 Short circuit protection | 外部電路短路 Exterior short circuit | yes | yes | |
TSHORT | 檢測延遲時間 Detection delay time | 1000us（MAX） | 1500us（MAX） | |
保護解除條件 Protection of release condition | 斷開負載或充電 Disconnecting the load or charge | 斷開負載 Disconnecting the load | ||
內阻 Resistance | RDS | 主回路通態電阻 Main loop resistance | B-至P- RDS≤20mΩ | B-至P- RDS≤20mΩ |
消耗電流 Current consumption | IDD | 工作時電路內部消耗 Internal consumption during operation of the circuit | ≤60μA | ≤60μA |
充電最高耐壓 Charging maximum Voltage | VDS | 充電端口接充電器最高承受的電壓值 Charging port connected to the charger maximum withstand voltage value | DC 60V | DC 60V |
芯片最高耐壓 Chip maximum Voltage | VDS | 每串電池節點VDD-VSS之間輸入電壓 Input voltage between each string battery node VDD-VSS | DC 5V | DC 5V |
持續放電電流 Continuous Discharge Current
| 可持續放電電流 Sustainable discharge current | 20A | 20A | |
持續充電電流 Continuous charge current | 可持續充電電流 Sustainable charging current | 20A | 20A | |
額定電流Mosfet溫升 Rated current temperature Mosfet | 在額定電流放電過程MOSFET表面溫升 Rated current discharge MOSFET surface temperature | ＜40° | ＜40° | |
溫度控制開關 Temperature control switch | 在額定溫度下關閉充放電功能。 Close the charging and discharging function at above rated temperature | 充電/Charging 50℃ 放電/Discharging 75℃ | 充電/Charging 50℃ 放電/Discharging 75℃ | |
充電反向保護 Charging reverse protection | 充電時，避免充電的正極性和負極性反接。 When charging, avoid the positive polarity and negative polarity reversal of charging. | 無/NO | 無/NO | |
PCB尺寸 PCB Size
| PCM長、寬、高 PCB Length, Width, Thickness | ≦75*42*7mm | ≦75*42*7mm |
|
