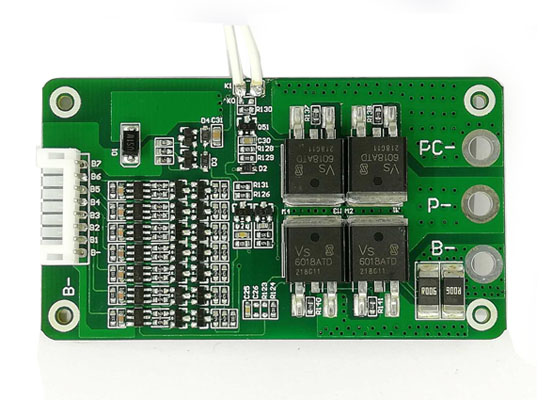

一.產品名稱：7S 30A 電池保護板

二.產品特點/Product features

本款產品采用的是集成鋰電管理IC硬件保護板方案，通過集成鋰電管理IC串聯加功率NMOS組合的管理方式來對電芯的過充、過放、過溫保護、斷線保護實行精確的控制，并且還具備充放電高低溫溫度保護功能和充電平衡功能，延長電池壽命。

This products use the integrated Li-ion IC hardware PCM,put integrated Li-ion management IC and NMOS in series to precisely control the over charging over discharging over temperature and sh ort circuit protection.Moreover,it owns charging and discharging protection function for both over an

d below temperature,also owns balance function itself to prolong the battery cells longevity. 2.2.適用范圍/Applicable scope

1. 保護板適用于鋰電、聚合物電芯使用。PCM suit for the Li-ion ,Ly-Polymer.

2. 保護板最高耐壓65V。  Highest voltage for PCM:65V. 2.2.3保護板最大持續工作電流30A。

三.注意事項/Notes

2.4.1. 本保護板沒有配備反充電保護功能，在使用時不要將充電輸入反接，否則可能會損壞保護板和電芯。

Don't connect the ports inversely while charging because it has no inversed charging protection

function,or it will broke the PCM and battery cells.

2.4.2. 本產品禁止多個產品進行串聯使用。

Prohibit connecting several these PCM in series.

2.4.3. 本產品初次PACK時,可能存在不能放電現象,需用充電器進行充電激活。

The first time to use PCM,perhaps can't discharge,need to activate the charging fuction by charger.

2.4.4. 本產品焊接順序?yàn)?/span>B-,B1,B2,…… B+。

The sequence of soldering：B-,B1,B2,…… B+.

       2.4.5. 當電池組出現0V情況時，電池性能將嚴重退化，甚至有可能損壞。為了不損壞電池，用戶在長期不使用時需定期充電以補充電量，而在便用時當放完電后需在12小時內及時充電，防止電池組因自耗電而放至0V。

The batteries will be degenerated,even get broken while staying at0V.Chargeing the batteries regularly to add power in case of damaging to them.Charging timely within 12 hours after discharging,prevent the batteries' voltage dropping to 0V.

2.4.6. 接線時做好防靜電,防水,防塵的工作;

Mind stactic,water,dust protection while connecting,avoid the collision and extrusion while u sing.

1. 電氣參數
