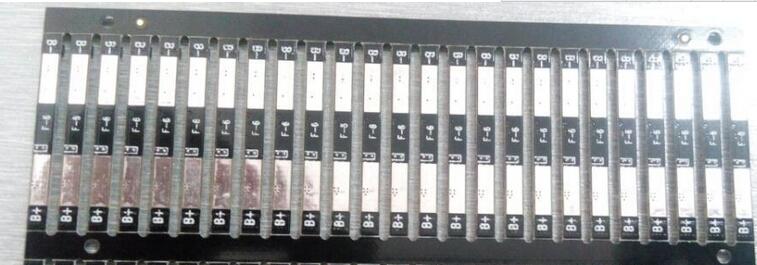

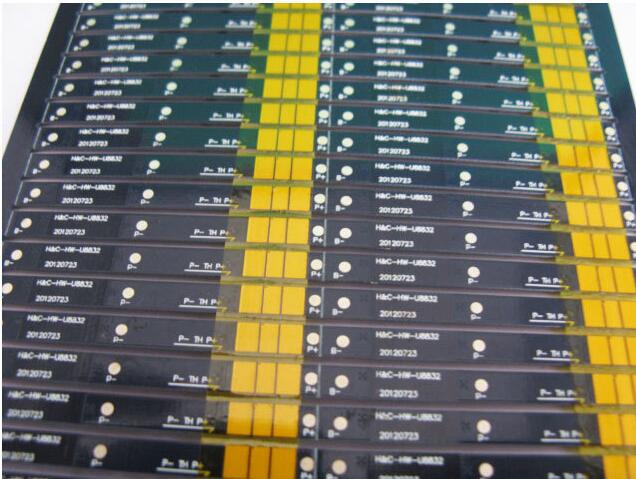

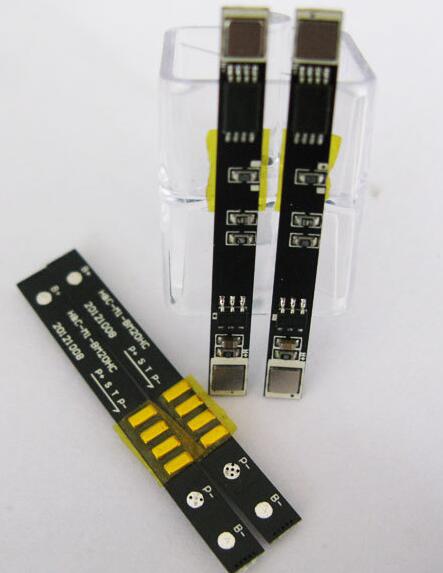

鋰電池保護板主要由保護IC（過壓保護）和MOS管（過流保護）構成，是用來保護鋰電池電芯安全的器件。鋰電池具有放電電流大、內阻低、壽命長、無記憶效應等被人們已經廣泛使用。今天國人創發就和大家一起學習鋰電池保護板的工作步驟。
一、電壓保護能力
過充電保護：保護板必須具有預防電芯電壓超過預設值的能力過放電保護：保護板必須具有預防電芯電壓底于預設值的能力。
二、電流能力(過流保護電流，短路保護）
保護板作為鋰電芯的安全保護器件,既要在設備的正常工作電流范圍內,能可靠工作,又要在當電池被意外短路或過流時能迅速動作,使電芯得到保護.
三、導通電阻：
定義：當充電電流為500mA時，MOS管的導通阻抗。 由于通訊設備的工作頻率較高，數據傳輸要求誤碼率低，其脈沖串的上升及下降沿陡，故對電池的電流輸出能力和電壓穩定度要求高，因此保護板的MOS管開關導通時電阻要小，單節電芯保護板通常在<70mΩ ，如太大會導致通訊設備工作不正常，如手機在通話時突然斷線、電話接不通、噪聲等現象。
四、自耗電流
定義：IC工作電壓為3.6V，空載狀態下，流經保護IC的工作電流，一般極小. 保護板的自耗電流直接影響電池的待機時間，通常規定保護板的自耗電流小于10微安.
五、機械性能、溫度適應能力、抗靜電能力
保護板必須能通過國標規定的震動,沖擊試驗;保護板在- 40到85度能安全工作,能經受±15KV的非接觸ESD靜電測試.
|
